Helezon yaprağı, mil veya şaft ucu yenilenecekse önce parçanın taşıma hattındaki görevini öğreniyoruz. AKÇA MAKİNA’da teknik resim ya da numune üzerinden geometriyi, malzemeyi, kaynak ve yataklama ayrıntılarını birlikte inceliyoruz. Tek bir mekanik parçanın üretimiyle komple vidalı konveyör talebini ayrı kapsamlar olarak ele alıyor; teklifimizi buna göre hazırlıyoruz.
Bir helezonun dış çapı ve boyu, taşıyacağı kapasiteyi tek başına belirlemez. Malzemenin yığın yoğunluğu, tane boyutu, nemi, akış davranışı, taşıma açısı ve devir de gerekir. Mevcut parçayı yenileme ile yeni bir taşıma sistemi tasarlama, teklif aşamasında ayrı kapsamlar olarak tanımlanır.
Helezon imalatında değerlendirilen ürünler
Tek yaprak ve parça yenileme
Aşınmış yaprakların yenilenmesinde iç-dış çap, hatve, kalınlık, helis yönü ve birleşim ayrıntıları gerekir. Yalnızca aşınmış dış kenarı ölçmek, yeni yaprağın nominal çapını belirlemek için yeterli olmayabilir. Gövde içi ve sağlam kalan bölümler birlikte kontrol edilir.
Mil ve boru üzerine yapraklı helezon
Şaft uçları, ara yataklar, tahrik bağlantısı ve kaynak sırası bir bütün olarak planlanır. Boru veya milin doğruluğu, kaynaktan sonra tekrar değerlendirilmelidir. Salgı kabul değeri bütün helezonlar için aynı sayı olarak verilmez; boy, devir, destekleme ve çalışma boşluğu dikkate alınır.

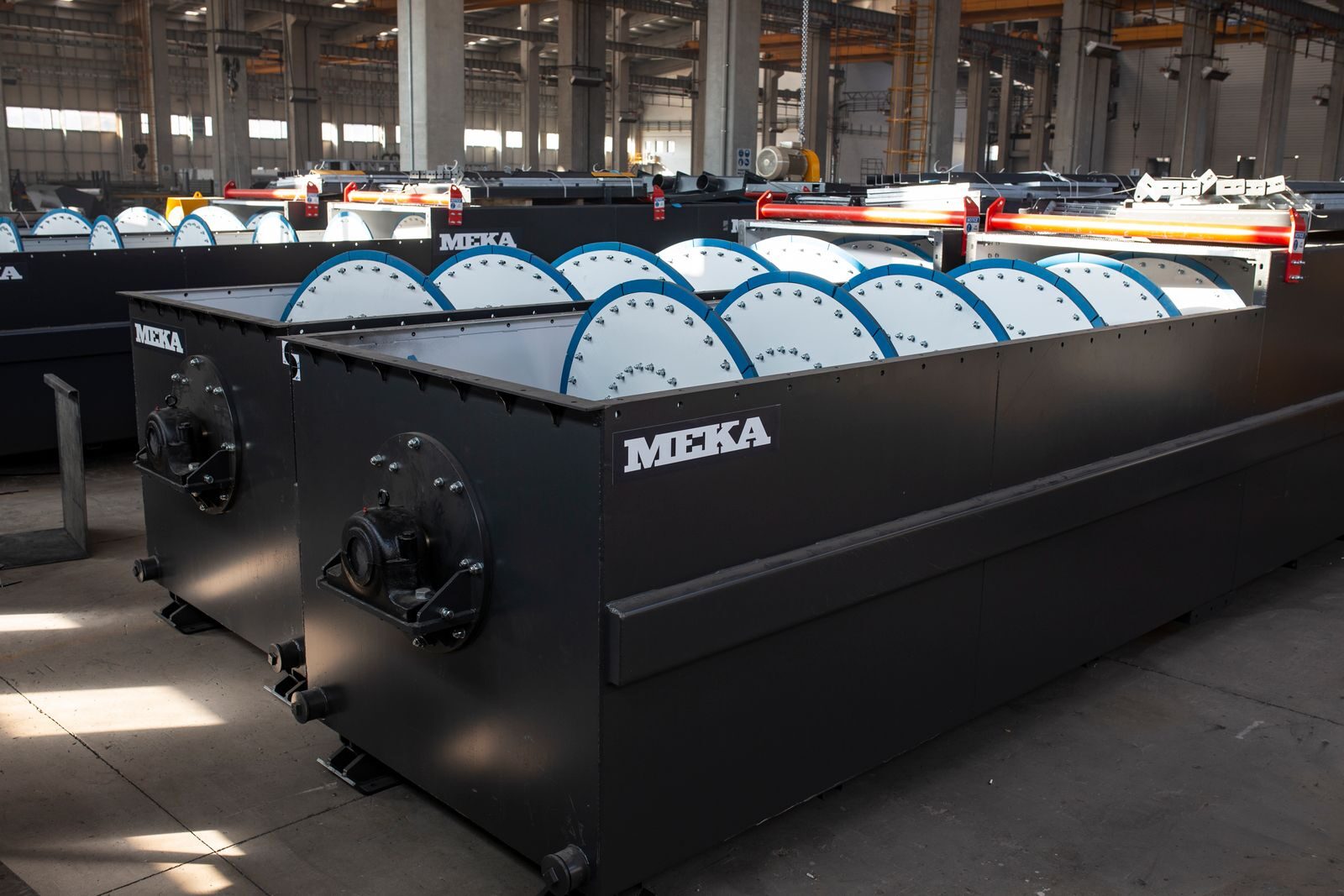

U tekne ve boru tipi sistem parçaları
Gövde, kapak, flanş, ara yatak ve tahrik bağlantıları teknik resme göre değerlendirilir. Sadece döner parçanın mı, gövdenin mi yoksa daha geniş bir mekanik grubun mu istendiği açıklanmalıdır. Motor, redüktör, elektrik ve kumanda işleri dahilse kapsamları ayrıca tanımlanır.
Paslanmaz, aşınma dirençli ve özel hatveli talepler
Paslanmaz malzeme, aşınma sacı, değişken hatve veya şaftsız spiral taleplerinde malzeme ve şekillendirme uygunluğu incelenir. Bunlar birbirinin yerine seçilebilecek standart çözümler değildir. Gıda temasında yalnızca paslanmaz çelik kullanmak yeterli sayılmaz; yüzey, kaynak ve temizlenebilirlik şartları da belirtilmelidir.
Üretim altyapımız
| İşlem | Değerlendirme kapsamı |
|---|---|
| Şerit testere ve tornalama | Mil, boru, şaft ucu ve bağlantı taslakları |
| Hidrolik pres | Geometri ve malzemeye uygun şekillendirme |
| CNC freze ve dik işleme | Yatak, flanş ve bağlantı ayrıntıları |
| Gaz altı kaynak | Projeye uygun yaprak ve gövde birleştirmeleri |
| Doğrultma presi | Uygun parçada kaynak sonrası doğruluk değerlendirmesi |
Ø1000 × 3000 mm ve Ø600 × 2000 mm üniversal torna ölçüleri, tamamlanmış her helezonun aynı boyutta üretileceği anlamına gelmez. Bağlama, kaynaklı grubun geometrisi ve taşıma olanakları ayrıca değerlendirilir. Makine parkurumuz mevcut altyapıyı gösterir.
Malzeme ve aşınma kararı
Taşınan ürünün aşındırıcılığı, darbe, sıcaklık, nem ve korozyon koşulları malzeme seçimini etkiler. Aşınmaya dayanıklı bir sacın kullanılması her hatta sabit bir ömür artışı sağlamaz. Yaprak kalınlığı, devir, gövde boşluğu ve besleme düzeni de sonucu değiştirir.
Malzeme değişikliği gerekiyorsa kaynak ve şekillendirme davranışı birlikte ele alınır. Sadece marka adı yazılması yeterli değildir; kalite, kalınlık ve tedarik belgesi belirtilmelidir. Sert dolgu gibi ilave işlemler uygunluk ve uygulama yöntemi üzerinden ayrıca değerlendirilir.
Mevcut helezonu yenilerken
Numuneyle birlikte teknenin veya borunun iç ölçüsü, yatak yerleri, tahrik bağlantısı ve çalışma yönü paylaşılmalıdır. Eski parçada kaybolmuş dış çap veya bozulmuş hatve, nominal tasarım olarak kabul edilmez. Aşınmanın tek bölgede yoğunlaşması, gövde teması veya besleme sorunu gibi farklı nedenlere işaret edebilir.
Mil ve şaft imalatı, bronz yatak parçaları ve helezonun birlikte incelenmesi montaj ölçülerini eşleştirmeyi kolaylaştırır. Numuneden ölçü çıkarılacaksa hedef geometri tersine mühendislik kapsamında üretim öncesi netleştirilir.
Kapasite hesabı ve kabul ölçütleri
Yeni sistem taleplerinde hedef debi ve taşıma koşulları olmadan motor gücü veya devir seçilmez. Bir ön hesap, ekipmanın gerçek çalışma şartları ve mekanik tasarım incelemesinin yerine geçmez. Özellikle eğimli taşıma, yapışkan ürün ve değişken besleme koşulları ayrıca değerlendirilmelidir.
İmalat kabulünde çap, hatve, toplam boy, şaft bağlantıları, kaynak ve belirtilmiş doğruluk ölçüleri tanımlanır. Sistem testi talep ediliyorsa kullanılacak malzeme, debi, test süresi ve kabul koşulları ayrıca kararlaştırılır. Boyutsal kontrol, tek başına bütün hattın kapasite testini karşılamaz.
Helezon geometrisi, taşıma davranışı ve imalat rehberi
Bu rehberin bölümleri
Helezonun dış çapı ve boyu parçayı tanımaya yardımcı olur; taşıma işini tanımlamaz. Aynı helezon kuru tozda, nemli lifli üründe ve iri taneli malzemede farklı davranır. Sipariş dosyasına yalnızca ölçü değil, taşınacak malzemenin özellikleri ve sistemin çalışma biçimi de eklenmelidir.
Taşıyıcı helezon ile besleyici aynı iş değildir
Taşıyıcı, kendisine verilen malzemeyi bir noktadan diğerine götürür. Besleyici ise silo veya hazne altındaki malzemeyi belirli bir düzenle çekme görevini üstlenebilir. Girişin malzemeyle tamamen dolması, yüklenme ve kalkış şartlarını değiştirir. Taşıyıcı hesabını, hazne altında çalışan dozaj elemanına aynen aktarmak uygun değildir.
Hazne boyunca eşit çekiş isteniyorsa giriş geometrisi, hatve veya göbek çapındaki değişimler tasarımın parçası olabilir. Helezonun dönmesi, haznenin her bölgesinden eşit malzeme çekildiğini kanıtlamaz. Köprüleşme, sıkışma ve malzemenin havalanma davranışı ayrı değerlendirilir. Kontrol edilen hacimsel aktarım ile hassas kütlesel dozaj da aynı kabul şartı değildir.
Çap, hatve ve helis yönü
Hatve, aynı helisin eksen doğrultusunda bir turda ilerlediği mesafedir. Birden çok başlangıçlı yapıda komşu yapraklar arasındaki uzaklıkla bir başlangıcın ilerlemesi karıştırılmamalıdır. Sağ veya sol helis, dönme yönüyle birlikte taşıma yönünü belirler. Numunenin hangi uçtan görüntülendiğini belirtmeyen fotoğraf, bu tanım için yanıltıcı olabilir.
Dış çap, gövdeyle arasındaki boşluğu; mil veya boru çapı ise kullanılabilir kesiti ve taşıyıcı yapıyı etkiler. Yaprak kalınlığı, hatve ve kaynak ayrıntıları da bu geometriyle birlikte okunur. Sadece aşınmış dış kenarı ölçerek yeni yaprak çapı belirlemek, gövdeye gereğinden fazla yaklaşan veya kapasiteyi etkileyen bir parça üretilmesine yol açabilir.
| Tasarım | Kullanım düşüncesi | Kontrol edilecek konu |
|---|---|---|
| Tam yapraklı şaftlı | Genel taşıma düzeni | Malzeme birikmesi, ara yatak ve mil yükleri |
| Kısa hatveli | Bazı eğimli veya özel besleme düzenleri | Kapasite değişimi, geri akış ve güç ihtiyacı |
| Değişken hatveli | Girişten malzeme çekişini düzenleme | Hazneyle birlikte besleme dağılımı |
| Şerit helezon | Belirli yapışkan veya özel malzemeler | Malzeme davranışı, temizlenebilirlik ve destek |
| Şaftsız | Uygun lifli veya zor taşınan ürünler | Astar, sürtünme, tahrik ve aşınma |
| Kesikli/paletli | Taşımanın yanında özel karıştırma etkisi | Ürün davranışı ve kapasitedeki değişim |
Kapasiteyi anlamak için basit geometrik model
Yatay, tek başlangıçlı ve sabit hatveli bir düzende ideal hacimsel yaklaşım Qv = 60 × n × p × π(D² − d²)/4 × φ biçiminde yazılabilir. D dış çap, d göbek çapı ve p hatve metre; n dev/dak; φ doluluk oranı alındığında Qv m³/saat çıkar. Burada malzemenin her turda hatve kadar ilerlediği varsayılır; gerçek sistemin performans garantisi değildir.
Kayma, geri akış, eğim, doluluk, ürünün sıkışması ve ara yataklar gerçek sonucu etkiler. Kütlesel kapasite için yığın yoğunluğu ayrıca gerekir. Aynı hacimde kuru ve nemli ürünün kütlesi farklı olabilir. Katalog kapasitesi seçilirken katalogdaki malzeme ve yüklenme kabulünün gerçek uygulamayla uyuştuğu görülmelidir.
Devir artırmak kapasiteyi her koşulda aynı oranda artırmaz. Ürünün zarar görmesi, ısınma, aşınma ve taşınma biçimi değişebilir. Eğimli taşımada yerçekimine karşı çalışma ve geri kaçan malzeme güç ihtiyacını etkiler. Motor gücü, yalnızca yukarıdaki hacim hesabından seçilmez; dolu kalkış ve sıkışma senaryosu da değerlendirilir.
Yaprak, mil ve kaynak sırası
Yapraklar sürekli veya parçalı üretilebilir; birleşimlerin biçimi ve konumu resimde tanımlanmalıdır. Montajda hatve, eksen ve helis yönü korunmalıdır. Mil üzerine düzgün görünen bir dizilim, kaynak sonrası aynı doğruluğu korumayabilir. Kaynak sırası ve destekleme, ölçüm planıyla birlikte hazırlanır.
Salgı ölçümünde referans yüzey ve destek açıklığı belirtilmelidir. Uzun helezonun desteksiz durumda gösterdiği sehimle tahrik ucundaki işleme hatası aynı şey değildir. Yatak ve ara desteklerin montajdaki konumu görülmeden yalnızca tek bir salgı değeri üzerinde anlaşmak yetersiz kalabilir. Mil uçları için mil imalatı rehberi ilgili ayrıntıları açıklar.
Malzeme, aşınma ve korozyon
Malzeme kararı yalnızca “paslanmaz mı, siyah sac mı?” sorusuna indirgenmez. Aşındırıcılık, darbe, sıcaklık, kimyasal ortam ve temizlik yöntemi birlikte değerlendirilir. Aşınma dayanımı artırılan bir yaprakta kaynaklanabilirlik ve çatlama eğilimi de önem kazanabilir. Ürünle temas eden yüzeylere uygulanacak kaplama veya dolgu, kullanım koşullarına uygun olmalıdır.
Gıda prosesinde yüzeyin parlak görünmesi hijyenik tasarım kanıtı değildir. Birikme bölgeleri, kaynak geçişleri, temizleme erişimi ve ilgili malzeme belgeleri birlikte ele alınır. Şeker hattı için sektörel hizmet sayfamız, aşındırıcı kuru malzemelerde çimento ve maden rehberi tamamlayıcı bilgi sağlar.
Yataklama, tahrik ve gövde boşluğu
Helezonun eksenel ve radyal yükleri uygun yataklama üzerinden gövdeye aktarılır. Bağlantı göbeği, mil ucu, kaplin ve ara yatak birlikte kontrol edilmelidir. Şaftsız düzende de destek ve astar aşınması ortadan kalkmaz; farklı bir taşıma ve temas düzeni oluşur.
Gövde ile yaprak arasındaki boşluk için bütün ürünlere uygulanacak tek değer yoktur. Isıl büyüme, geometrik sapma, malzeme parçacığı ve çalışma hareketi değerlendirilir. Boşluğu küçültmek sızıntı veya geri kaçmayı azaltmayı amaçlasa da sürtünme ve sıkışma riskini artırabilir. Tahrik bağlantısı kaplin imalatı kapsamında ayrıca ele alınabilir.
Kabul dosyası ve yenileme kararı
Tek helezon parçasının boyutsal kabulüyle komple sistemin kapasite kabulü ayrılmalıdır. Kapasite testi isteniyorsa test malzemesi, nemi, yoğunluğu, besleme biçimi, devir ve çalışma açısı tanımlanır. Değerlendirme sadece boşta döndürmeye dayanmaz.
Eski parça gönderilirken aşınmanın yoğunlaştığı bölgeler, sıkışma geçmişi ve gövde içi fotoğraflar yararlıdır. Numunenin ilk ölçülerini bulmak için sağlam kesitler ve eş parçalar karşılaştırılır. Üretim dosyasına dış çap, boy, hatve, yön, yaprak/mil malzemesi, bağlantılar ve kabul şartları birlikte yazılmalıdır.
Teknik kaynaklar
Teklif dosyası
- Dış çap, iç mil veya boru ölçüsü, hatve, yaprak kalınlığı ve toplam boy.
- Sağ-sol helis yönü, dönme yönü ve taşıma yönünü gösteren resim.
- Şaft uçları, yatak konumları, gövde ölçüsü ve bağlantı ayrıntıları.
- Taşınan ürün, sıcaklık, nem, hedef debi ve taşıma açısı.
- Malzeme, adet, teslim kapsamı, kontrol ve ihtiyaç tarihi.
Paslanmaz Helezon İmalatı — alaşım, kaynak, yüzey işlemi ve temizlenebilirlik.
Helezon türüne göre ayrıntılı imalat rehberleri
- Helezon Yaprağı İmalatı — Hatve; iç-dış çap; kalınlık; helis yönü; birleştirme payı.
- Şaftlı Helezon İmalatı — Şaft-yaprak bağlantısı; yatak açıklığı; kaynak sırası; salgı.
- Şaftsız Helezon İmalatı — Merkez boşluğu; astar; lifli ürün; tahrik ucu; desteklenme.
- Besleme ve Dozaj Helezonu Parçaları — Taşıyıcı/besleyici ayrımı; dolu giriş; değişken hatve; kalibrasyon sınırları.
Sık sorulan sorular
Sadece helezon yaprağı sipariş edebilir miyim?
Parça bazında talepler değerlendirilebilir. Yaprak geometrisi, malzeme ve şekillendirme uygunluğu kontrol edilmelidir.
Şaftsız helezon tıkanmayı tamamen önler mi?
Hayır. Merkezde şaft olmaması bazı ürünlerde avantaj sağlayabilir; ancak ürün, besleme, astar, devir ve sistem tasarımı sonucu etkiler.
Aşınma sacının ömrü kaç yıldır?
Çalışma koşulları görülmeden süre verilemez. Malzeme seçimi toplam duruş ve değişim maliyetiyle birlikte değerlendirilmelidir.
